Ost-West-Doppelneigungs-Flachdachmontagesystem

Produktname: Ost-West-Doppelneigungs-Flachdachmontagesystem

Produktbeschreibung:

Sunpanelelution Ost-West-Montagesystem ist ein exklusives Design. Die überwiegende Mehrheit der Systeme ist nach Süden/Norden ausgerichtet. Im Vergleich zu herkömmlichen Systemen benötigt die Ost-West-Ausrichtung bei der Installation keinen nennenswerten „toten Raum“, sodass auf der gleichen Fläche mehr Solarmodule installiert werden können und die Energieproduktion höher ist.

Kurze Einführung:

Leicht, praktisch und langlebig.
Installationsort: Flaches Betondach oder offenes Feld
Einstellbarer Winkel: 5°-20°
Maximale Windgeschwindigkeit: 60 m/s
Schneelast: 1,4 KN/m²
Material: Aluminium 6005-T5 und Edelstahl 304
Garantie: 10 Jahre Garantie; 25 Jahre Lebensdauer.

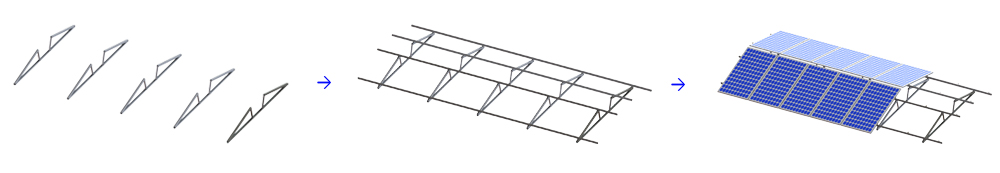

Installationsanleitung:

Schritt 1: Vormontierte Triodenhalterung auf Flachdach befestigen.

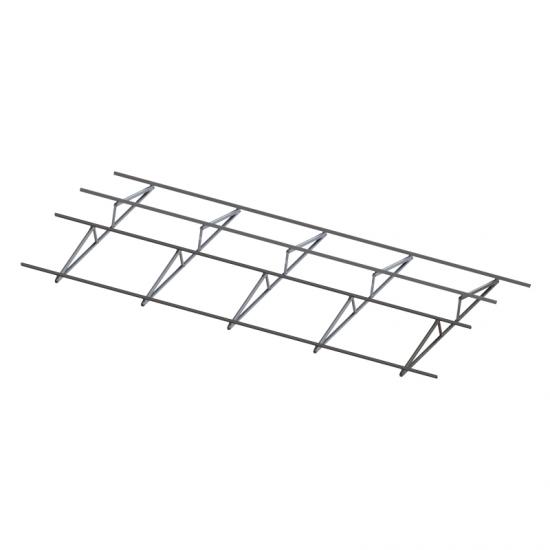

Schritt 2: Solarschiene an Stativhalterung befestigen und mit Schienenklemme arretieren.

Schritt 3: Solarmodul auf die Schiene legen und mit Solarklemme fixieren, bis es fertig ist.

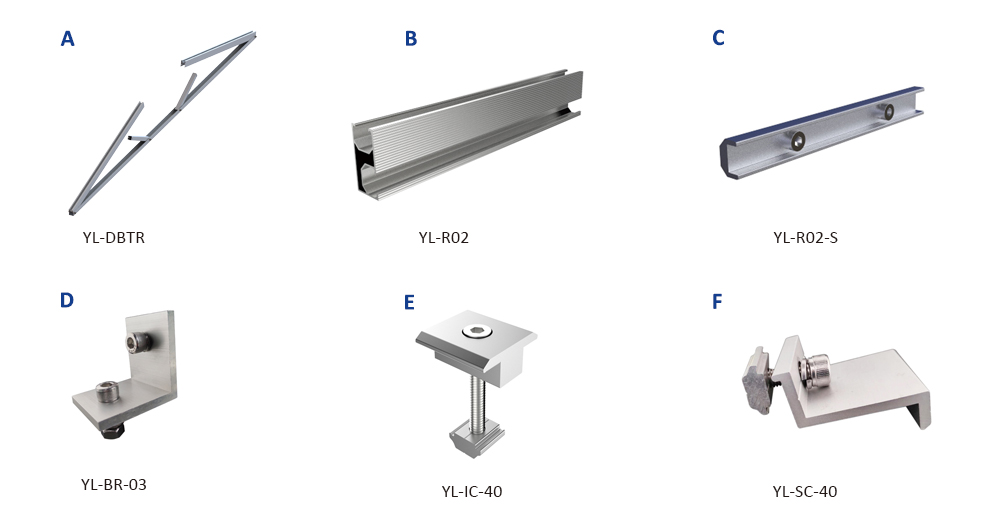

Komponentenliste:

A: Vormontierte Stativhalterung

B: Alu-Dachrelingprofil

C: Schienenverbinder

D: Schienenklemme

E: Mittelklemme

F: Endklemme

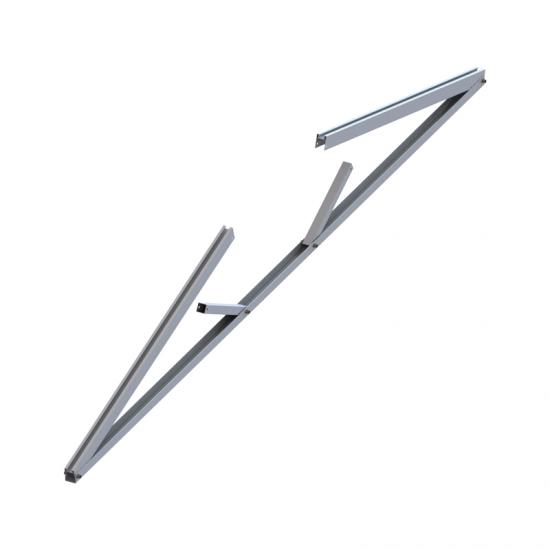

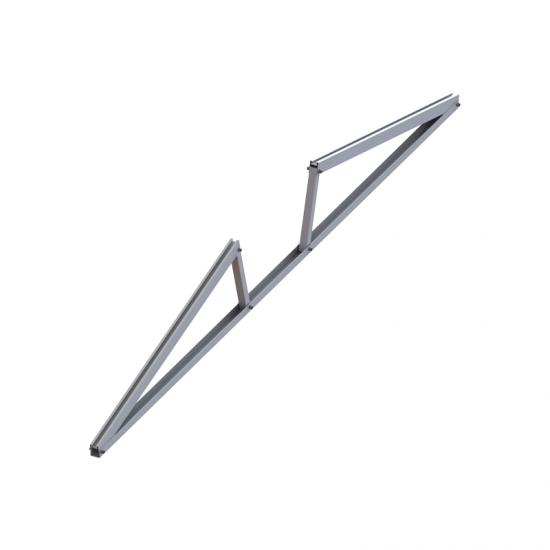

Vormontierte Stativhalterung:

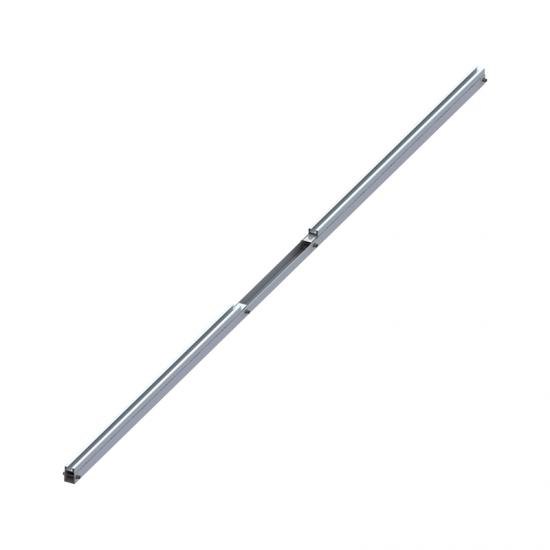

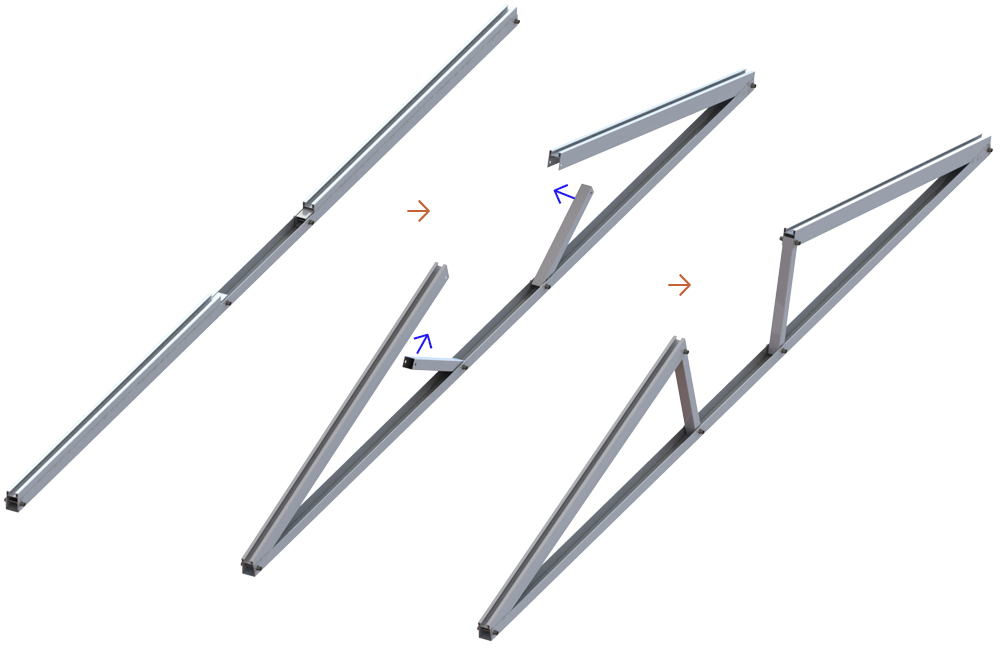

Bei der Warenlieferung wird die Stativhalterung als Schnur verpackt. Sie müssen bei der Installation lediglich den dritten Schraubensatz befestigen. Die Installation ist sehr einfach und spart Ihnen Zeit und Arbeitskosten.

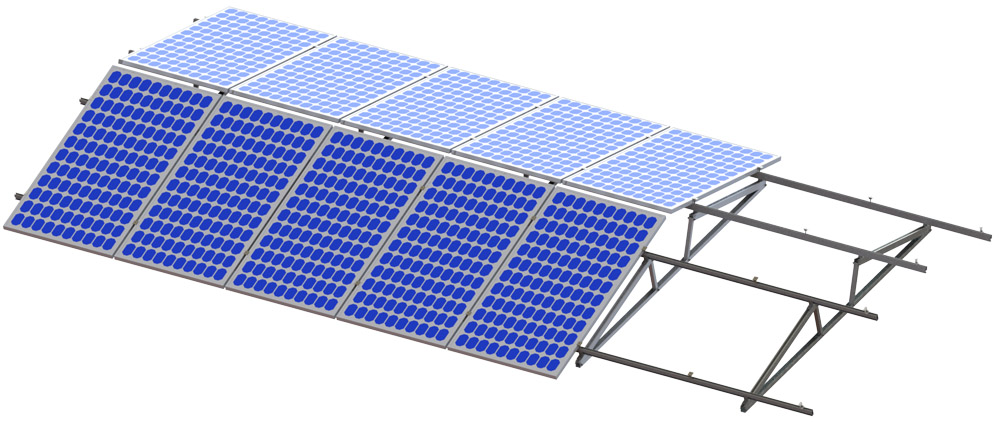

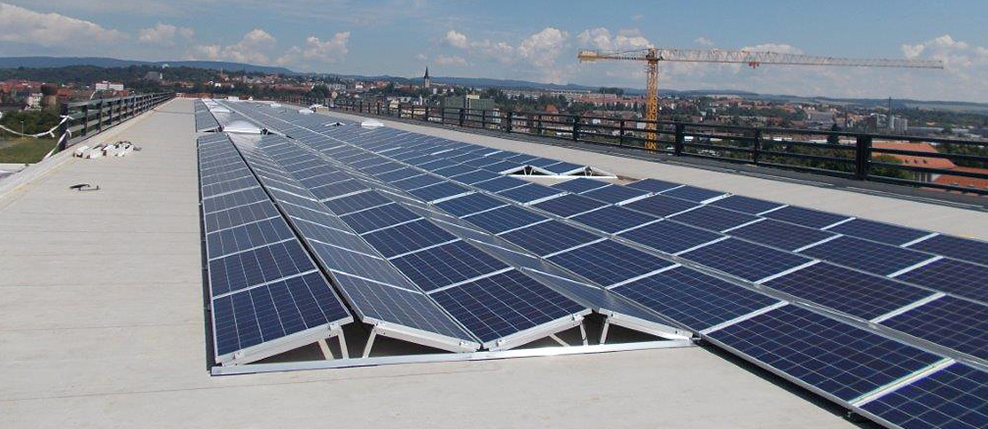

Übersicht über das Dual-Tilt-Solardachmontagesystem
