Schienenlose Lösung zur Montage von Trapezmetalldächern

Produktname: Schienenlose Lösung zur Montage von Trapezmetalldächern

Produkt Kurze Einführung:

Einbauort: Trapezblechdach oder Sandwichdach
Anwendung: Gerahmtes Solarmodul für jede Größe
Strukturmaterialien: Aluminium
Überlebenswindgeschwindigkeit: bis zu 60 m/s
Auslegungsschneedruck: bis zu 1,4 kN/m2
Neigung: 0 Grad (derselbe Winkel wie das Dach)
Panelrichtung: vertikal oder quer
Qualitätssicherung für 10 Jahre

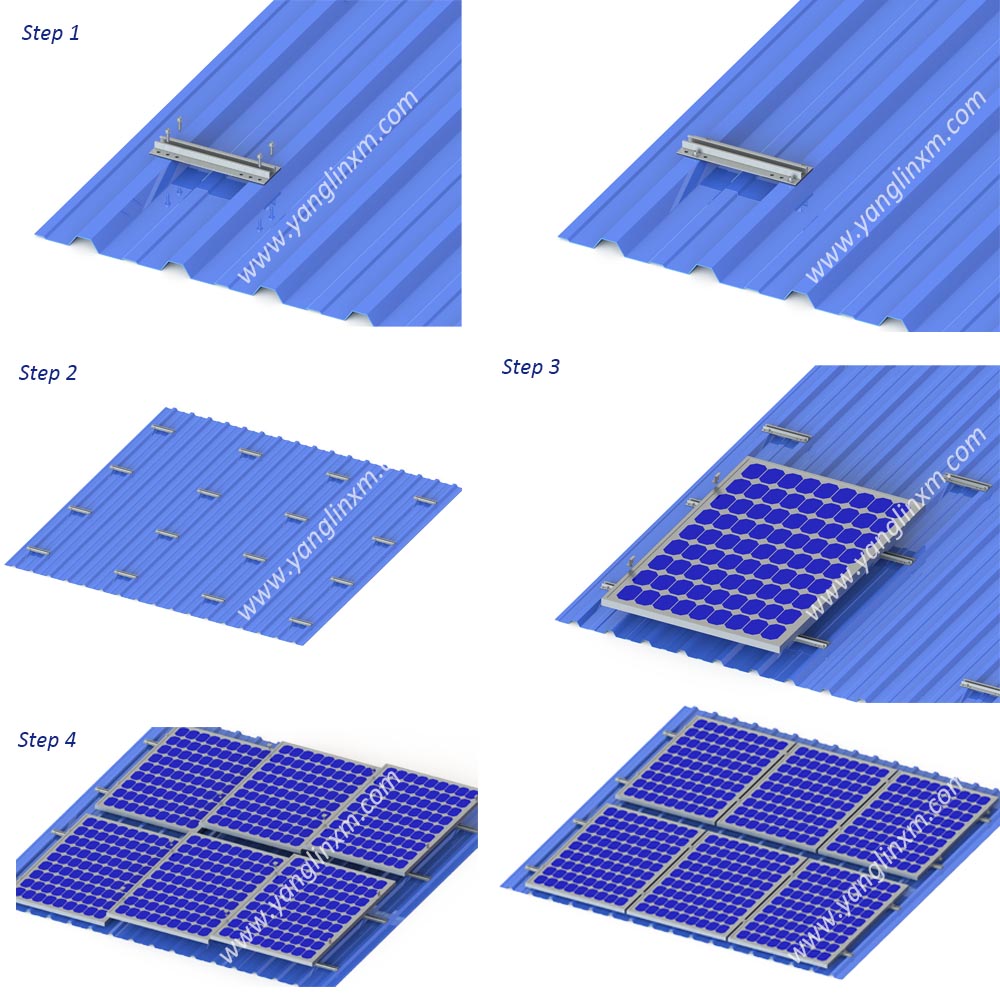

Installationsanleitung:

Schritt 1: Schienenlosen Klemmhaken gemäß technischer Zeichnung auf dem Dach montieren.

Schritt 2: Schienenlose Klemmhaken einzeln montieren.

Schritt 3: Befestigen Sie das Solarmodul mit der Mittel- oder Endklemme am schienenlosen Klemmhaken.

Schritt 4: Befestigen Sie die Solarmodule Stück für Stück, bis sie fertig sind.

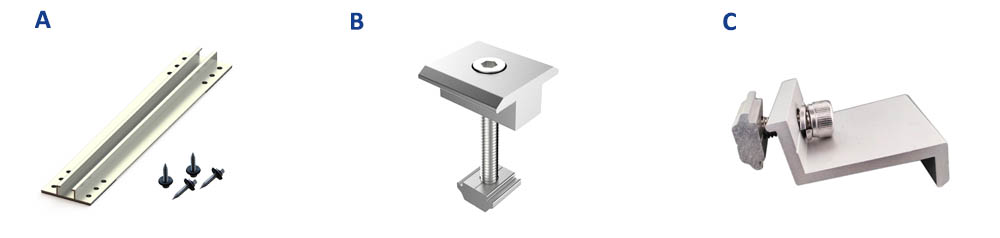

Komponentenliste:

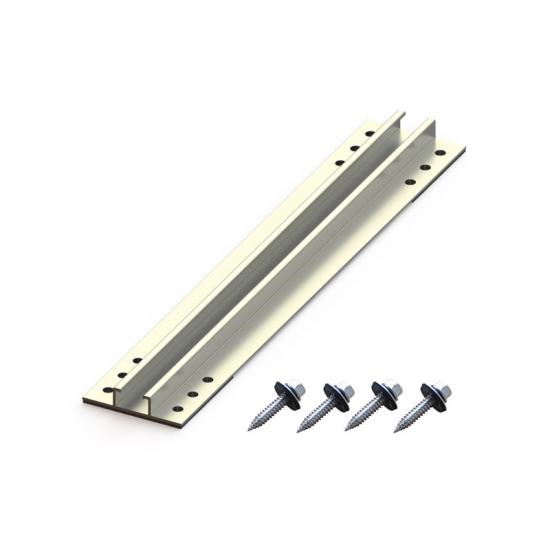

A: Schienenloser Klemmhaken

B: Mittelklemme

C: Endklemme
